Điều gì khiến vật liệu phụ trợ trở nên quan trọng đối với hệ thống đường ống?

Trong hệ thống đường ống công nghiệp, Dòng vật liệu phụ trợ không phải là các phụ kiện tùy chọn mà là các thành phần cốt lõi đảm bảo tính toàn vẹn, độ ổn định và độ tin cậy lâu dài của hệ thống. Từ các miếng đệm mặt bích và đầu nối linh hoạt đến kẹp ống, vòi phun và phụ kiện cơ khí, những vật liệu phụ trợ này ảnh hưởng trực tiếp đến khả năng chịu áp lực của đường ống, khả năng tương thích với môi trường và chu kỳ bảo trì. Theo dữ liệu thực hành kỹ thuật, Khoảng 80% sự cố rò rỉ đường ống bắt nguồn từ việc lựa chọn vật liệu phụ không đúng cách hoặc lắp đặt không đúng cách. , chứ không phải là khiếm khuyết trong vật liệu đường ống chính. Do đó, việc cấu hình một cách khoa học Dòng vật liệu phụ trợ là bước cơ bản để đảm bảo vận hành an toàn các hệ thống đường ống công nghiệp trong xử lý hóa chất, xử lý nước, sản xuất dược phẩm và các ứng dụng liên quan.

Dòng đệm mặt bích: Tuyến phòng thủ đầu tiên cho hệ thống làm kín

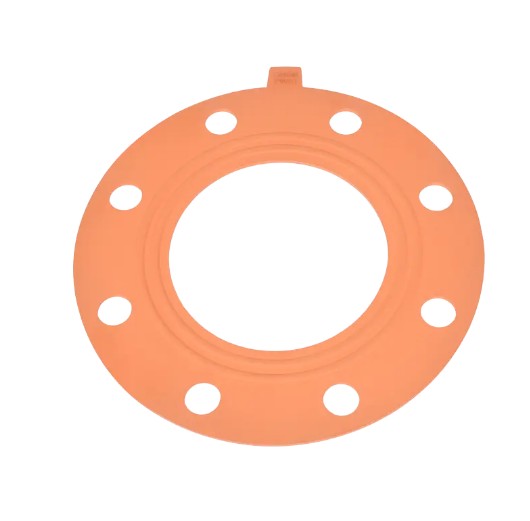

Miếng đệm mặt bích là bộ phận bịt kín quan trọng tại các mối nối đường ống giúp ngăn chặn rò rỉ phương tiện truyền thông. Tùy thuộc vào thành phần vật liệu và điều kiện vận hành, các loại gioăng mặt bích phổ biến bao gồm EPDM (Ethylene Propylene Diene Monomer), FPM (Cao su Fluorocarbon) và gioăng composite EPDM PTFE, mỗi loại phù hợp với phạm vi nhiệt độ và môi trường hóa học khác nhau.

So sánh hiệu suất của các vật liệu đệm chính

Hệ thống đặc điểm kỹ thuật và các yếu tố cần thiết để lựa chọn

Hệ thống đặc điểm kỹ thuật của miếng đệm mặt bích tuân theo các tiêu chuẩn đường kính danh nghĩa (DN), với các thông số kỹ thuật chung bao gồm DN15 (D20), DN20 (D25), DN25 (D32), DN32 (D40) , bao gồm nhiều ứng dụng từ áp suất thấp đến áp suất cao. Việc lựa chọn nên tập trung vào ba khía cạnh sau:

• Khả năng tương thích phương tiện: Khi vận chuyển axit hoặc kiềm mạnh, miếng đệm composite PTFE được ưu tiên; đối với hệ thống nước tiêu chuẩn, miếng đệm EPDM có thể được sử dụng để giảm chi phí.
• Phù hợp với nhiệt độ và áp suất: Khi nhiệt độ vận hành vượt quá 150°C hoặc áp suất vượt quá PN16, phải chọn FPM hoặc miếng đệm kim loại dạng xoắn ốc để tránh lão hóa và hỏng hóc cao su.
• Cấu hình mặt bích: Mặt bích nâng cao (RF) phù hợp với các miếng đệm phẳng, trong khi mặt bích nam và nữ (MFM) yêu cầu các miếng đệm vòng định vị để tránh lắp đặt sai lệch.

Dòng đầu nối linh hoạt: Các thành phần chính để hấp thụ rung động và dịch chuyển nhiệt

Giữa thiết bị bơm và hệ thống đường ống, các đầu nối linh hoạt đóng vai trò quan trọng là hấp thụ rung động cơ học và bù đắp cho sự giãn nở và co lại do nhiệt. Đầu nối linh hoạt có mặt bích PPH (Polypropylene Homopolymer), với khả năng kháng hóa chất tuyệt vời, đã trở thành cấu hình tiêu chuẩn cho hệ thống đường ống hóa học.

Sự khác biệt về ứng dụng giữa đầu nối linh hoạt đồng tâm và lệch tâm

Đầu nối linh hoạt có mặt bích đồng tâm thích hợp cho các kết nối đường thẳng có đường kính ống giống hệt nhau, hấp thụ hiệu quả độ dịch chuyển trục 10-15mm . Mặt khác, các đầu nối linh hoạt có mặt bích giảm tốc lệch tâm được sử dụng để chuyển tiếp giữa các đường kính ống khác nhau, với các thông số kỹ thuật chung như D40×32, D50×32, D50×40, D63×32, D63×40 , duy trì chức năng đệm linh hoạt trong khi đạt được sự chuyển đổi đường kính.

Ưu điểm kỹ thuật của đầu nối linh hoạt PPH

• Chống ăn mòn hóa học: Vật liệu PPH có thể chịu được hầu hết các môi trường hóa học trong phạm vi pH từ 1-14, thích hợp cho tẩy rửa, mạ điện, xử lý nước thải và các môi trường có tính ăn mòn cao khác.
• Hiệu suất nhiệt độ: Nhiệt độ hoạt động liên tục lên tới 100°C, với khả năng chịu nhiệt ngắn hạn lên tới 110°C, đáp ứng các yêu cầu vận chuyển chất lỏng nóng công nghiệp nói chung.
• Sức mạnh cơ học: Độ bền kéo 25MPa và cường độ chảy 22MPa, đảm bảo không bị đứt hoặc biến dạng khi thử nghiệm thủy tĩnh ở áp suất định mức 1,5 lần.
• Cuộc sống phục vụ: Trong điều kiện vận hành tiêu chuẩn, đầu nối linh hoạt PPH được thiết kế để có tuổi thọ sử dụng trên 50 năm, giúp giảm đáng kể tần suất bảo trì hệ thống.

Dòng sản phẩm Kẹp ống và Phụ kiện cơ khí: Hỗ trợ cơ bản cho việc cố định đường ống và bảo trì thiết bị

Kẹp ống là bộ phận cố định không thể thiếu trong lắp đặt đường ống, có tác dụng hạn chế sự dịch chuyển của đường ống, phân bổ lực hỗ trợ đồng đều và ngăn chặn sự lắc lư của đường ống do tác động của chất lỏng. Kẹp ống PPH có khả năng kháng hóa chất tương tự như thân ống, tránh các vấn đề ăn mòn điện hóa thường thấy với kẹp kim loại.

Thông số kỹ thuật kẹp ống và khả năng chịu tải

Dòng kẹp ống bao gồm phạm vi đường kính đầy đủ từ DN15 (D20) đến DN50 (D63) , có cấu trúc gắn vào hoặc siết chặt bằng bu lông. Lấy kẹp ống DN32 làm ví dụ, khả năng chịu tải tiêu chuẩn của nó không nhỏ hơn 500N , có khả năng chịu được lực tác động động sinh ra khi tốc độ dòng chất lỏng bên trong đạt 4,5m/s. Trong các kịch bản lắp đặt song song đường ống nhiều lớp, nên sử dụng chiến lược sắp xếp theo lớp, với khoảng cách giữa các lớp được duy trì ở mức ≥150mm để thuận tiện cho hoạt động bảo trì.

Giá trị chức năng của phụ kiện cơ khí

Tay cầm kéo và phụ kiện loạt bản lề chủ yếu được sử dụng cho cơ cấu mở trên vỏ thiết bị và nắp cổng kiểm tra. Bản lề chịu lực cao, được làm từ nhựa PP gia cố bằng sợi thủy tinh, mang lại khả năng chịu tải cho một đơn vị 80-120kg , thích hợp cho các ứng dụng đóng/mở thường xuyên như thiết bị lọc lớn và hố ga lò phản ứng. Bản lề nhỏ phù hợp với các tình huống tải nhẹ như hộp dụng cụ và tủ điều khiển, với khoảng cách lỗ lắp tiêu chuẩn là 25mm × 40mm , tương thích với kích thước cắt kim loại tấm tiêu chuẩn.

Dòng vòi phun xoắn ốc: Các yếu tố cốt lõi để truyền và phân phối khối lượng hiệu quả

Vòi phun xoắn ốc biến chất lỏng thành dạng phun hình nón rỗng hoặc hình nón đặc thông qua cấu trúc dẫn hướng dòng xoắn ốc độc đáo, được sử dụng rộng rãi trong hệ thống lọc khí, làm mát, phun nước chữa cháy và tháp phản ứng hóa học. Đặc điểm đáng chú ý nhất của họ là khả năng chống tắc nghẽn đặc biệt , với đường kính dòng chảy lên tới 3 lần đường kính đầu ra của vòi phun, khiến chúng phù hợp với các hệ thống nước tuần hoàn có chứa các hạt lơ lửng.

Hệ thống thông số kỹ thuật cho vòi phun xoắn ốc

Vật liệu vòi phun và điều kiện vận hành phù hợp

Thân vòi phun xoắn ốc thường được làm từ PPH hoặc polypropylen được gia cố bằng sợi thủy tinh, có lớp lót bằng gốm hoặc thép không gỉ 316L cho lõi vòi phun. Trong các hệ thống khử lưu huỳnh khí thải (FGD), nơi hàm lượng chất rắn bùn đạt tới 15%-20% , phải chọn vòi phun xoắn ốc có đường kính không giảm toàn dòng, đảm bảo đường kính đi qua tối thiểu ≥15mm. Trong các hệ thống nước siêu tinh khiết bán dẫn, cần có vòi phun PTFE để đảm bảo hàm lượng ion có thể chiết được vẫn ở mức dưới 0,1ppb .

Dòng phụ kiện màu: Giải pháp thiết thực để quản lý nhận dạng và trực quan hóa hệ thống

Các phụ kiện đường ống có màu sử dụng các màu khác nhau để phân biệt các loại phương tiện hoặc quy trình xử lý, đóng vai trò như một phương tiện hiệu quả để cải thiện hiệu quả quản lý hệ thống đường ống. Trong các cơ sở lắp đặt công nghiệp lớn, mã màu được tiêu chuẩn hóa có thể rút ngắn thời gian đáp ứng bảo trì bằng cách 30%-40% và giảm đáng kể rủi ro vận hành sai.

Tiêu chuẩn mã màu công nghiệp được đề xuất

• Màu xanh lá cây: Xử lý nước làm mát, hệ thống nước tuần hoàn
• Màu xanh: Hệ thống khí nén, dụng cụ khí nén
• Màu vàng: Đường ống dẫn hóa chất, axit và kiềm
• Màu đỏ: Hệ thống nước chữa cháy, hơi nước nhiệt độ cao
• Xám/Đen: Hệ thống thoát nước, xử lý khí thải
• Trắng/Trong suốt: Nước siêu tinh khiết, phương tiện cấp thực phẩm

Vật liệu cơ bản của các phụ kiện màu vẫn là PPH tiêu chuẩn, với các màu được tích hợp vào lớp bề mặt thông qua quá trình ép đùn hoặc ép phun, thường ở độ dày 0,5-1,0mm , mà không ảnh hưởng đến độ bền của thân phụ kiện hoặc khả năng kháng hóa chất. Cần lưu ý rằng ở những khu vực có lượng tia cực tím ngoài trời cao, nên chọn hạt màu ổn định tia cực tím để tránh phai màu có thể ảnh hưởng đến hiệu quả nhận dạng.

Chiến lược lựa chọn và tích hợp hệ thống

Việc lựa chọn Dòng vật liệu phụ trợ không được tiến hành riêng lẻ mà được thiết kế phối hợp với hệ thống đường ống chính. Sau đây là các chiến lược lựa chọn đã được chứng minh từ thực tiễn kỹ thuật:

Phương pháp phân tích tổng chi phí vòng đời

Khi so sánh các giải pháp vật liệu phụ, không nên chỉ chú ý đến chi phí mua sắm ban đầu; Tổng chi phí vòng đời (LCC) cần được tính toán. Lấy đường ống hóa chất DN50 làm ví dụ, mặc dù chi phí ban đầu của miếng đệm composite EPDM PTFE là xấp xỉ cao hơn 40% hơn các miếng đệm EPDM tiêu chuẩn, trong điều kiện vận hành có tính ăn mòn cao, chu kỳ thay thế của chúng kéo dài từ 6 tháng đến hơn 3 năm, giảm chi phí bảo trì toàn diện hơn hơn 60% .

Xác minh ma trận tương thích

Thiết lập ma trận tương thích giữa vật liệu và phương tiện là một bước quan trọng để tránh các lỗi lựa chọn. Ví dụ, khi vận chuyển chất tẩy có chứa clo (nồng độ natri hypochlorite >10%), các miếng đệm EPDM bị lão hóa và nứt nhanh chóng, thay vào đó cần phải sử dụng vật liệu PTFE hoặc FPM. Trong các hệ thống nước nóng trên 80°C, tốc độ cài đặt nén của FPM (<15%) cao hơn đáng kể so với EPDM (>25%), đảm bảo độ tin cậy bịt kín lâu dài.

Tiêu chuẩn hóa và tối ưu hóa hàng tồn kho

Nên tiêu chuẩn hóa các thông số kỹ thuật của vật liệu phụ thành bốn đường kính cơ bản— DN15, DN25, DN50, DN100 —bao gồm hơn 80% các kịch bản ứng dụng. Bằng cách giảm sự đa dạng về đặc điểm kỹ thuật, chi phí tồn kho phụ tùng thay thế có thể giảm xuống bằng cách 35%-50% , đồng thời rút ngắn thời gian huy động vật tư khi sửa chữa khẩn cấp. Đối với các yêu cầu phi tiêu chuẩn trong các điều kiện vận hành đặc biệt, nên đặt trước một 10%-15% tỷ lệ tùy chỉnh để đảm bảo tính linh hoạt trong thiết kế hệ thống.
