Một đội ngừng hoạt động tại một nhà máy hóa chất còn một công việc trước khi khởi động lại: thay thế một miếng đệm bị rò rỉ trên van mười hai mét bên trong đường dây PPH được hàn hoàn toàn. Việc cắt đường ống có nghĩa là một ống cuộn mới, một mối hàn mới, chờ làm mát và kiểm tra áp suất lần thứ hai, thêm bốn giờ theo lịch trình mà không có thời gian rảnh rỗi. Một liên kết ống nhựa ở đầu vào van sẽ biến công việc đó thành một nhiệm vụ kéo dài mười phút chỉ với một chiếc cờ lê dây đeo.
Đó là trường hợp thực tế đối với một công đoàn và đó là lý do tại sao thông số kỹ thuật lại quan trọng hơn đơn giá. Việc lựa chọn một liên kết ống nhựa có năm quyết định: vật liệu thân phù hợp với đường ống, cấp áp suất phù hợp với hệ thống, chất đàn hồi bịt kín tồn tại trong môi trường, kết nối cuối phù hợp với cách tạo mối nối và kiểu kết hợp phù hợp với không gian. Làm sai một điều và bạn có thể bị rò rỉ khi khởi động hoặc mất khả năng sử dụng mà bạn đã trả tiền.
Khớp nối là một phụ kiện gồm ba phần: hai thân cuối được nối vĩnh viễn với ống bằng phản ứng tổng hợp nhiệt, hàn đối đầu hoặc ren và một đai ốc ở giữa kéo hai mặt lại với nhau bằng một vòng đệm. Con dấu đó, thường là vòng chữ O, đôi khi là miếng đệm phẳng hoặc vòng có mặt PTFE, nằm trong một rãnh trên một mặt giao tiếp. Nới lỏng đai ốc và khớp sẽ mở ra; thắt chặt nó và con dấu hình thành lại. Không có gì bị cắt.
Khớp nối là khớp nối một mảnh. Khi đường ống được hợp nhất hoặc hàn vào nó, mối nối sẽ tồn tại vĩnh viễn. Điều đó ổn thôi nếu xét về lâu dài sẽ không có ai mở ra và nó nhỏ hơn và rẻ hơn. Đó là sự lựa chọn sai lầm ở bất cứ nơi nào đường dây cần dịch vụ.
Quy tắc chúng tôi đưa ra cho khách hàng: đặt công đoàn ở bất cứ nơi nào có mối nối sẽ được mở nhiều lần trong vòng đời của nhà máy. Trong thực tế điều này có nghĩa là:
Số bộ phận của liên kết trông giống nhau nhưng mô tả các phụ kiện rất khác nhau. Liên kết PPH kết hợp ổ cắm 1,0 MPa với con dấu EPDM và liên kết PVDF hàn đối đầu 1,6 MPa với con dấu FPM không thể thay thế cho nhau, ngay cả khi đường kính bên ngoài khớp nhau.
| Quyết định | Những gì nó kiểm soát | Tùy chọn điển hình |
|---|---|---|
| Chất liệu thân máy | Khả năng tương thích hóa học, nhiệt độ trần, độ tinh khiết, cường độ | Beta-PPH/PPH cho nhiệm vụ chung về nước và hóa chất; PPN nơi cần thêm sức mạnh; PVDF cho môi trường khắc nghiệt, độ tinh khiết cao và nhiệt độ cao hơn |
| Lớp áp lực | Áp suất làm việc tối đa mà khớp giữ ở nhiệt độ vận hành | 1,0 MPa, 1,6 MPa, 6 MPa |
| Chất đàn hồi kín | Khả năng chịu hóa chất và giới hạn nhiệt độ của phần mềm nhất | EPDM, FPM, EPDM với mặt PTFE |
| Kết thúc kết nối | Cách liên kết cố định đường ống và những dụng cụ cần thiết | Hợp nhất ổ cắm; mối hàn đối đầu ổ cắm ngắn hoặc mở rộng; ren nữ hoặc nam |
| phong cách đoàn kết | Làm thế nào khớp đáp ứng được thành phần tiếp theo | Liên kết đôi, liên kết nữ đơn, liên kết cơ thể mặt bích |
Thân của một đoàn nhựa hiếm khi bị hư hỏng; con dấu thì có. EPDM là chất mặc định cho nước, nước thải và nhiều hóa chất loãng, đồng thời nó xử lý tốt các điều kiện thời tiết trong dải nhiệt độ rộng. FPM phù hợp với dầu, hydrocarbon và các môi trường có tính ăn mòn cao hơn và chịu được nhiệt độ cao hơn. Trong trường hợp không có chất đàn hồi đơn lẻ nào hoạt động, vòng EPDM có mặt PTFE mang lại khả năng kháng hóa chất cho PTFE bằng độ đàn hồi của cao su.
Hai thói quen ngăn chặn hầu hết thời gian ngừng hoạt động liên quan đến phớt. Xác nhận khả năng tương thích với môi trường, nồng độ và nhiệt độ vận hành thực tế chứ không phải dựa trên tên hóa học chung. Và giữ các con dấu dự phòng cho mọi kích cỡ khớp nối tại chỗ, bởi vì khớp nối không thể niêm phong lại chỉ là một khớp nối đắt tiền. Khi khớp đã bị rò rỉ, kiểu hỏng hóc thường xuất hiện trên vòng: bộ nén, vết khía ở đầu ống sắc, sưng tấy hoặc vòng bị đẩy ra khỏi rãnh của nó. Những triệu chứng đó lặp lại trên cây, vì vậy bạn nên đọc chúng thay vì chỉ thay thế các bộ phận. Xem những ghi chú này trên Các lỗi vòng chữ O thường gặp và cách nhận biết chúng nhanh chóng .
Kết nối cuối cùng quyết định cách lắp đặt mối nối và mức độ bền ban đầu của đường ống mà mối nối giữ được.
Các ổ cắm được làm nóng làm nóng chảy đầu ống và đầu nối với nhau, tạo ra mối nối đồng nhất mà không cần thêm vật liệu. Đây là lựa chọn tiêu chuẩn cho dây chuyền hóa chất và nước PPH và PPN có đường kính vừa phải và là lựa chọn nhanh nhất với công cụ nung chảy phù hợp.

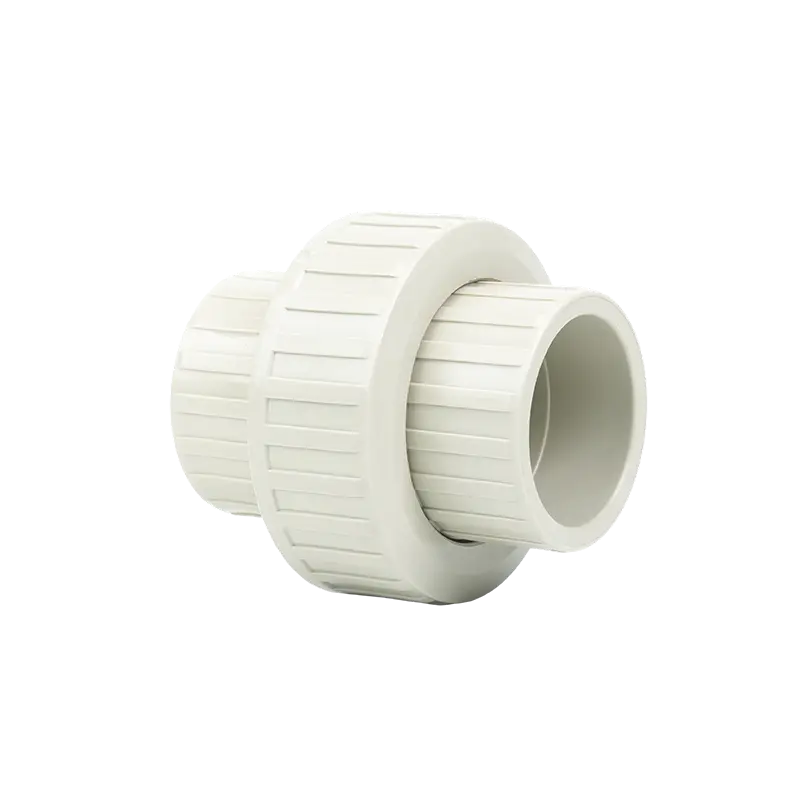

β-PPH Ổ cắm Fusion Union Ống nối 1.0MPa EPDM / FPM Seal Liên kết hợp nhất ổ cắm này phù hợp với các đường ống nước hoặc hóa chất PPH và PPN có đường kính vừa phải, với lớp bịt kín EPDM/FPM và định mức lên tới 1,0 MPa. Xem sản phẩm → Trong trường hợp đường ống được hàn đối đầu, thường ở đường kính lớn hơn và cấp áp suất cao hơn, các đầu nối cũng phải được hàn đối đầu. Đầu ổ cắm mở rộng giúp máy hàn có nhiều vật liệu hơn để giữ và tạo ra mối hàn ổn định hơn.
β-PPH Ổ cắm mở rộng Mối hàn nối tiếp điểm 1.0MPa EPDM/FPM Đối với các đường dây PPH có đường kính lớn hơn hoặc áp suất cao hơn được hàn đối đầu, khớp nối ổ cắm mở rộng này cung cấp thêm vật liệu hàn và mối nối dễ chịu hơn, định mức 1,0 MPa. Xem sản phẩm → Một đầu nối cái duy nhất luồn trực tiếp vào một cổng đực trên máy bơm, van hoặc dụng cụ, giúp ích khi thiết bị được kết nối bằng ren. Các đầu ren có các giới hạn thực tế về đường kính và áp suất, đồng thời chúng cần có băng dính hoặc dán lên ren, không bao giờ được dán trên mặt bịt kín của mối nối.
Liên minh nữ đơn lẻ β-PPH có con dấu EPDM/FPM Luồn vào cổng bơm, van hoặc dụng cụ nam; Phớt EPDM/FPM của nó mang lại khả năng kháng axit/kiềm vừa phải cho đường ống nhiệt hạch có ổ cắm PPH 1,0 MPa. Xem sản phẩm → Các cơ quan của Liên minh được làm từ cùng chất liệu với phần còn lại của loạt phụ kiện ống nhựa , do đó, van, phụ kiện và đường ống trên cùng một dây chuyền có thể chia sẻ một cấp độ và một quy trình nung chảy duy nhất.
Kiểm tra áp suất trước khi cách nhiệt, không phải sau. Một công đoàn chịu áp lực làm việc gấp 1,5 lần trong 30 phút sẽ ít có khả năng gây ngạc nhiên cho bất kỳ ai khi khởi nghiệp.
Hai dấu hiệu cảnh báo quan trọng. Nếu nội dung được trích dẫn là PPH chung không có cấp độ và con dấu không có tên, bạn không thể kiểm tra những gì đến, đây là rủi ro lớn hơn đối với dòng sản phẩm được quản lý hoặc có giá trị cao hơn bất kỳ sự chênh lệch giá nào giữa các nhà cung cấp.
Có, nếu ren đai ốc và cả hai mặt đầu không bị hư hại. Tất nhiên, phải thay thế con dấu, vì chất đàn hồi cần một bộ nén và hiếm khi bịt kín lần thứ hai.
Khớp nối mặt bích sử dụng hai mặt bích, một miếng đệm và một vòng bu lông. Công đoàn sử dụng một đai ốc có ren và một con dấu cố định. Công đoàn nhanh hơn và cần ít không gian hơn; mặt bích phù hợp với đường kính lớn hơn và tải trọng cao hơn.
Thông thường, phớt bị dịch chuyển, bị chèn ép hoặc thay thế bằng chất đàn hồi không đúng hoặc đai ốc bị siết chặt bằng cảm giác. Kiểm tra chiếc nhẫn trước; cơ thể hiếm khi là nguyên nhân.
Chỉ định liên kết theo cách bạn chỉ định đường ống: vật liệu, cấp áp suất, vòng đệm, sau đó kết thúc kết nối. Mối nối là một bộ phận phục vụ, vì vậy hãy chọn nó cho kỹ thuật viên sẽ mở nó sau ba năm nữa, không chỉ cho người lắp đặt phù hợp với nó ngày nay.
Các bộ phận liên kết nằm trong cùng một nhóm vật liệu với đường ống, phụ kiện và van xung quanh chúng. Phạm vi beta-PPH, PPN và PVDF của chúng tôi bao gồm các loại 1,0 MPa, 1,6 MPa và 6 MPa mà các hệ thống này sử dụng và quá trình sản xuất được hỗ trợ bởi 81 bằng sáng chế tính đến tháng 12 năm 2024. Nếu bạn đang làm việc thông qua danh sách dây chuyền và cần xác nhận cấu hình thân, con dấu hoặc phần cuối, hãy gửi bản vẽ và thông tin chi tiết về phương tiện và chúng tôi sẽ khớp với nó.
